详细介绍

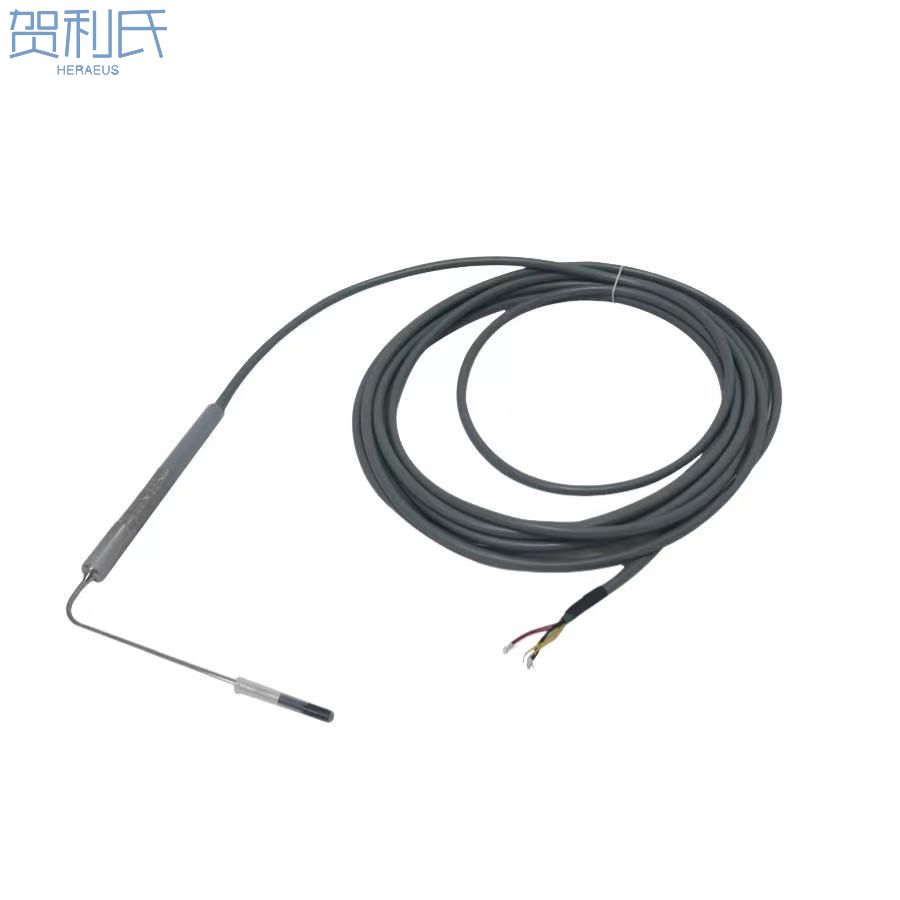

JUMO传感器902350/22/23/33/63/37/38/43/84刺入式热电阻 德国久茂温度传感器
测温范围-50~+260 ℃
防蒸汽，抗压力
机械强度高
适用于食品工业
具有单支或双支两种类型
由于它的特殊结构，该温度计尤其适用于食品处理及消毒行业的蒸煮和烘干工序，其它的应用还包括高压消毒釜和杀菌器。
该产品配有锥型或锐角顶端不锈钢探头保护管（25°或45°）。
所有型号均具有***的抗振性，手柄可防油和抗酸。标准插芯为符合 DIN EN 60751B
级两线制或三线制的 Pt100温度传感器。
技术数据
电连接 导线末端裸露、带冷压接头、薄片插座或多针接头。
连接导线 硅胶，环境温度-50~+180℃
聚四氟乙烯（PTFE)，环境温度-50~+260℃
可选屏蔽型电缆
手柄 PPS塑料手柄，环境温度+200℃
硅树脂手柄，环境温度+200℃
聚四氟乙烯（PTFE）手柄，环境温度+260℃
氟橡胶（FPM）手柄，环境温度+200℃
聚醚醚酮（PEEK）手柄，环境温度+260℃
保护管 不锈钢，1.4571，直径3mm、4mm 和4.5mm（只针对进口产品）
保护管刺入端 中心尖角
斜角
测量 插芯 Pt100温度探头，DIN EN60751，B级，两线制
防护等级 IP67
选型说明：刺入式热电阻
（1 ） 基本型号
902350/22 刺入式热电阻
带直径 10mm 硅树脂手柄和硅树脂电缆
902350/23 刺入式热电阻
带直径 10mm硅树脂手柄和聚四氟乙烯电缆
902350/33 刺入式热电阻
带直径 12mm聚四氟乙烯手柄和聚四氟乙烯电缆
902350/63 刺入式热电阻
带直径 15mm聚四氟乙烯手柄和聚四氟乙烯电缆
（2 ） 测温范围
× × 380 -50~+200℃
× × 386 -50~+260℃
（3 ） 热电阻插芯
× × × × 1001 1×Pt100三线制
× × × × 1003 1×Pt100二线制
× × × × 1011 1×Pt100四线制
× × × × 2001 2×Pt100三线制（硅胶电缆与保护管直径 D=4mm不适用）
× × × × 2003 2×Pt100二线制
（4 ） 精度等级 符合 DIN EN60751
× × × × 1 B级（标准型）
× × × × 2 A级（不与两线制代码共用）
（5 ） 保护管直径 Dmm
× × × × 3 3mm
× × × × 4 4mm
× × × × 4.5 4.5mm
（6 ） 插深 ELmm
× × × × 100 100mm
× × × × 150 150mm
× × × × 200 200mm
（7 ） 刺入端
× × × × 2 中心线夹角约25°
× × × × 3 斜角约45°
（8 ） 连接电缆末端要求
× × × × 03 裸露
× × × × 11 带有导线冷压接头参见 DIN 46228 第四部分（标准）
× × × × 13 薄片插座6.3mm-DIN 46247
× × × × 80 多针接头（请说明类型）
（9 ） 连接电缆长度ALmm（500≤AL≤500000mm）
× × × × 4000 4000mm（标准）
× × × × … 自定义长度（500mm***小间隔）
（10 ） 附加选项
× × × × 000 无
× × × × 317 屏蔽型连接电缆
(1) (2) (3) (4) (5) (6) (7) (8) (9) (10)
选型代码 - - - - - - - - /
选型举例 902350/22 - 380 - 1003 - 1 - 4 - 100 - 3 - 11 - 4000 / 000
902350/37 刺入式热电阻
带直径 6.5mm氟橡胶（FPM）手柄和硅胶电缆
902350/38 刺入式热电阻
带直径 6.5mm氟橡胶（FPM）手柄和屏蔽聚四氟乙烯电缆
× × 380 -50~+200℃
× 1001 1×Pt100三线制
× × 1003 1×Pt100二线制
× 1011 1×Pt100四线制
（4 ） 精度等级 DIN EN60751
× × 1 B级（标准型）
× × 2 A级（不与两线制代码共用）
× × 2.5 Φ4mm 变径为2.5mm
× × 30 30mm
× × 50 50mm
× × 80 80mm
× × 100 100mm（标准型）
（7 ） 连接电缆末端要求
× × 03 裸露
× × 11 带有导线冷压接头 参见DIN46228 第四部分（标准）
× × 13 薄片插座6.3mm-DIN 46247
× × 80 多针接头（请说明类型）
（8 ） 连接电缆长度ALmm（500≤AL≤500000mm）
× × 4000 4000mm（标准）
× × … 自定义长度（500mm***小间隔）
（1） （2） （3） （4） （5） （6） （7） （8）
选型代码 - - - - - - -
选型举例 902350/37 - 380 - 1003 - 1 - 2.5 - 100 - 11 - 4000
902350/43 刺入式热电阻
带直径 20mmPPS塑料手柄和聚四氟乙烯电缆
902350/83 刺入式热电阻
带 PEEK 聚醚醚酮手柄和聚四氟乙烯电缆
902350/84 刺入式热电阻
× 380 -50~+200℃
× × × 1001 1×Pt100三线制
× × × 1003 1×Pt100二线制
× × × 1011 1×Pt100四线制
× × 2001 2×Pt100三线制（硅胶电缆与保护管直径 D=4mm不适用）
× × × 2003 2×Pt100二线制
（4 ） 精度等级 符合DIN EN 60751
× × × 1 B级（标准型）
× × × 2 A级（不与两线制代码共用）
（5 ） 保护管直径Dmm
× × × 4 4mm
× 4.5 4.5mm
× × × 100 100mm（标准）
× × × 150 150mm
× × × 2 中心线夹角约25°
× × × 3 斜角约45°
× × × 03 裸露
× × × 11 带有导线冷压接头 参见DIN46228 第四部分（标准）
× × × 13 薄片插座6.3mm-DIN 46247
× × × 80 多针接头（请说明类型）
× × × 4000 4000mm（标准）
× × × … 自定义长度（500mm***小间隔）
× × × 000 无
× × × 317 屏蔽型连接电缆
选型举例 902350/83 - 386 - 1001 - 1 - 4.5 - 100 - 2 - 03 - 4000 / 000
选型举例：
902350/22-380-1001-1-3-100-2-03-4000/000
902350/22-380-1003-2-4-150-3-11-5000/317
902350/22-380-1011-1-4.5-200-2-13-4000/000
902350/22-380-2001-2-3-100-3-80-5000/317
902350/22-380-2003-1-4-150-2-03-10000/000
902350/23-380-1001-1-3-150-3-11-5000/317
902350/23-380-1003-2-4-100-2-03-4000/000
902350/23-380-1011-1-4.5-100-3-80-5000/317
902350/23-380-2001-2-3-200-2-13-4000/000
902350/23-380-2003-1-4-150-2-03-10000/000
902350/33-386-1001-1-4-150-3-11-5000/317
902350/33-386-1003-2-3-100-2-03-4000/000
902350/33-386-1011-1-3-100-3-80-5000/317
902350/33-386-2001-2-4.5-200-2-13-4000/000
902350/33-386-2003-1-4-150-2-03-10000/000
902350/63-386-1001-1-4-150-2-03-4000/000
902350/63-386-1003-2-3-100-3-11-5000/317
902350/63-386-1011-1-3-100-2-13-4000/000
902350/63-386-2001-2-4.5-200-3-80-5000/317
902350/63-386-2003-1-4-150-2-03-10000/000
902350/37-380-1001-1-2.5-30-03-4000
902350/37-380-1003-2-2.5-50-11-5000
902350/37-380-1011-1-2.5-80-13-4000
902350/37-380-1001-2-2.5-100-80-5000
902350/38-380-1001-1-2.5-50-11-5000
902350/38-380-1003-2-2.5-30-03-4000
902350/38-380-1011-1-2.5-100-80-5000
902350/38-380-1001-2-2.5-80-13-4000
902350/43-380-1001-1-4-100-2-03-4000/000
902350/43-380-1003-2-4.5-150-3-11-5000/317
902350/43-380-1011-1-4-100-2-13-4000/000
902350/43-380-2001-2-4.5-150-3-80-5000/317
902350/43-380-2003-1-4-100-2-03-4000/000
902350/83-380-1001-2-4.5-150-3-11-5000/317
902350/83-380-1003-1-4-100-2-03-4000/000
902350/83-380-1011-2-4.5-150-3-80-5000/317
902350/83-380-2001-1-4-100-2-13-4000/000
902350/83-380-2003-1-4-100-2-03-4000/000
902350/84-380-1001-2-4.5-150-3-03-4000/000
902350/84-380-1003-1-4-100-2-11-5000/317
902350/84-380-1011-2-4.5-150-3-13-4000/000
902350/84-380-2001-1-4-100-2-80-5000/317
902350/84-380-2003-1-4-100-2-03-4000/000
902350/22-380-2011-2-4-150-2-03-6000/316
902350/22-380-1011-2-3-150-2-03-6000/316
902350/22-380-2011-2-4-150-2-03-5000/000
902350/22-380-2011-2-4-150-2-03-5000/999
902350/22-380-2011-2-4-150-2-03-3000/975
902350/22-380-2011-2-4-999-2-03-6000/000
902350/22-380-1001-1-4-100-2-11-4000/317
902350/22-380-2011-2-4-150-2-03-8000/316
902350/22-380-2011-2-4-150-2-03-6000/000
902350/22-380-2011-1-3,2-999-2-03-6000/0
902350/22-380-1001-2-4-150-2-03-10000/31
902350/22-380-2011-2-3-200-2-03-6000/000
902350/22-380-2011-2-4-150-2-03-5000/975
902350/22-380-2011-2-4-150-2-03-3000/000
902350/22-380-1011-2-3-999-3-03-8050/316
902350/22-380-2011-2-3-250-2-03-6000/000
902350/22-380-2011-2-4-150-2-03-8000/000
902350/22-380-1011-2-4-150-2-03-3000/975
902350/22-386-1011-2-3-100-2-03-1200/999
902350/22-380-1011-2-3-100-2-03-10000/317,999
902350/22-380-2011-2-4-250-2-03-6000/000
902350/22-380-2011-2-3-999-2-03-4000/000
902350/22-380-2011-2-3-180-2-03-4000/000
902350/22-380-2011-2-4-150-2-03-6000/316 ,981
902350/22-380-2011-2-4-150-2-03-6000/000
902350/22-380-2011-2-3-200-2-03-6000/000
902350/22-380-2011-2-4-150-2-03-6000/316
902350/22-380-1011-2-3-150-2-03-6000/000
902350/22-380-2011-2-3-999-2-03-6000/000
902350/22-380-2011-2-4-150-2-03-8000/000
902350/99-380-2001-1-4-100-2-03-9000/316
902350/22-380-2011-2-3-150-2-03-6000/316
